Baudat LS6– pełny zestaw zkompaktową dziurkarką hydrauliczną do wycinania otworów okrągłych PG (gwint elektryczny) w blachach stalowych i blachach nierdzewnych/kwasowych(50-638).

Mała i poręczna dziurkarka LS6 ze zintegrowanym napędem hydraulicznym o dużej sile nacisku 60kN wraz z kompletem narzędzi do wykrawania otworów okrągłych z gwintem elektrycznym PG.

Narzędzie przeznaczone do precyzyjnego, bez konieczności gratowania, wykrawania otworóww blachach stalowych, blachach nierdzewnych/kwasowych i aluminiowych do 3mm.

Zalecana maksymalna średnica wykrawanego otworu dla dziurkarki LS6nie powinna być większa niż:

• w blachach stalowych o grubości do2mmdla otworów okrągłychdo 79mm, dla kwadratowych72mm x 72mm, prostokątnych42mm x 46mm
• w blachach stalowych o grubości do3mmdla otworów okrągłychdo 47mm,dla kwadratowych45mm x 45mm, prostokątnych25mm x 50mm
• w blachach stalowych nierdzewnych/kwasowych o grubości do3mmdla otworów okrągłychdo 47mm.

Do wycinania otworów służy zestaw wykrojników i matryc. Podstawowy zestaw narzędzi (matryce, wykrojniki, wkładki, śruby pociągowe, tuleja dystansowa, adapter, pasta) jest zapakowany w dopasowaną walizkę. Narzędzia do wykrawania otworów o innych rozmiarach można zakupić osobno.

Do wykonania otworu przy użyciu tego narzędzia niezbędne jest wcześniejsze wywiercenie otworu pilotowego dla śruby pociągowej oraz niezbędna przestrzeń dla założenia wykrojnika. Dziurkarką LS6 można wykrawać otwory okrągłe, kwadratowe i prostokątne o wymiarach typowych dla stosowanych w przemyśle dławików, wskaźników, itp.

Wszystkie informacje dotyczące zakresu pracy, konfiguracji i doboru akcesoriów (śrub, wykrojników, matryc) zawiera załączony poniżej katalog. Jeśli potrzebna jest pomoc, prosimy o kontakt.

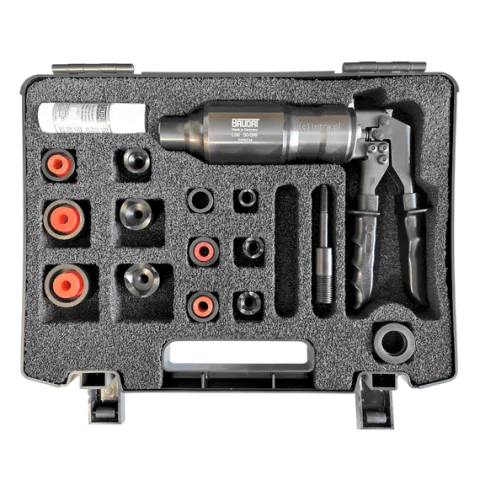

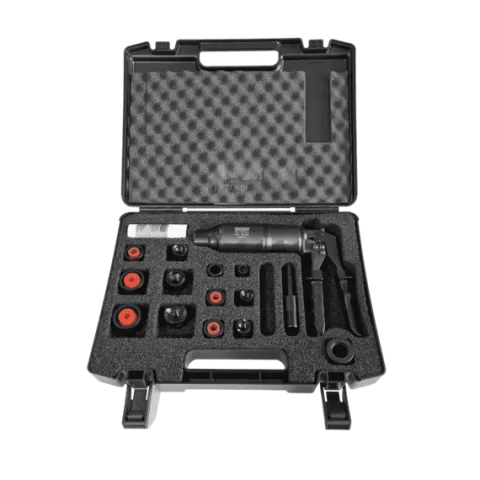

Zawartość zestawu:

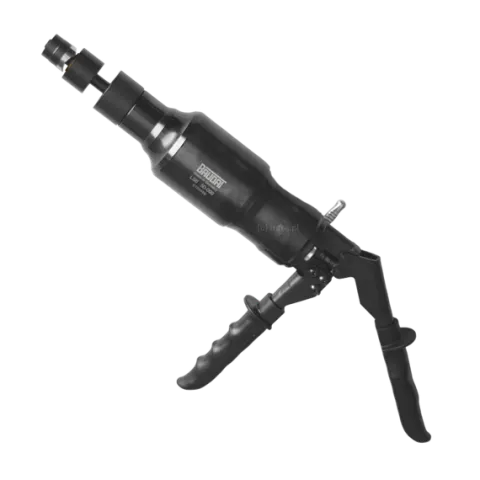

• dziurkarka LS6 (50-099)
• 6x wykrojniki i 6x matryce do otworów:
• 15,2mm (PG9)
• 18,6mm (PG11)
• 20,4mm (PG13)
• 28,3mm (PG21)
• 30,5mm
• śruba pociągowa (50-028.88)
• śruba pociągowa (50-028.36)
• tuleja dystansowa (50-028.24)
• pasta

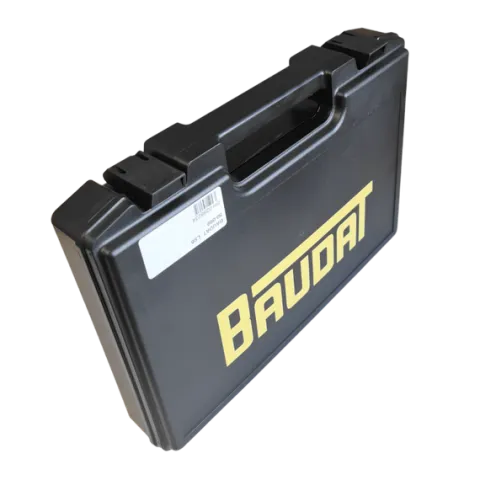

• walizka z tworzywa z wkładką z pianki (70-058)
