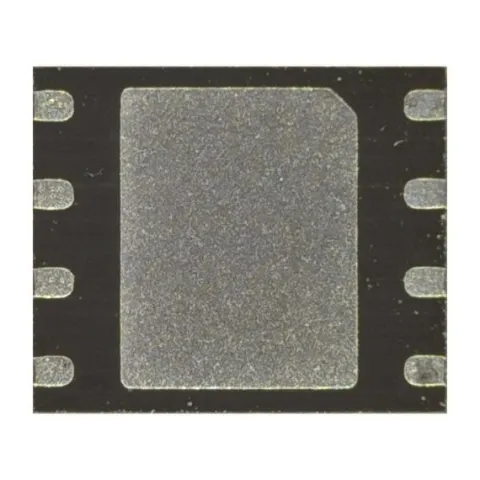

25Q32FVIG W25Q32FVZPIG SpiFlash 32Mb Winbond WSON8 bios

• Model 25Q32FVIG
• Oznaczenie 25Q32FVIG
• Montaż powierzchniowy SMD
• Obudowa WSON8

• Standard SPI: z liniami CLK, /CS, DI, DO, /WP i /Hold.
• Dual SPI: z liniami CLK, /CS, IO0, IO1, /WP i /Hold.
• Quad SPI: z liniami CLK, /CS, IO0, IO1, IO2, IO3.
• QPI: podobnie jak w Quad SPI, z liniami IO0 do IO3, które upraszczają komunikację i zmniejszają opóźnienia.

• Szybkość taktowania do 104 MHz w trybie Single/Dual/Quad SPI.
• Prędkość transferu danych do 50MB/s w trybie ciągłego odczytu.
• Obsługuje więcej niż 100 000 cykli kasowania i programowania.
• Trwałość danych wynosi ponad 20 lat.

Efektywność:

• Tryb ciągłego odczytu z opcją owijania bloków o wielkości 8, 16, 32 lub 64 bajty.
• Tryb QPI (Quad Peripheral Interface) redukuje narzut instrukcji, co pozwala na działanie w trybie XIP (Execute In Place).
• Wydajność tej pamięci przewyższa pamięci równoległe X16.

• Napięcie zasilania od 2,7V do 3,6V.
• Prąd roboczy wynosi 4 mA, a w trybie uśpienia mniej niż 1 μA.
• Zakres temperatur pracy: od -40°C do +85°C, co czyni układ odpowiednim dla szerokiego spektrum aplikacji.

• Pamięć podzielona na sektory 4KB oraz bloki 32KB/64KB.
• Możliwość programowania od 1 do 256 bajtów na stronę programowalną.
• Obsługuje zawieszanie i wznawianie operacji kasowania i programowania.

Zaawansowane funkcje zabezpieczeń:

• Sprzętowa i programowa ochrona przed zapisem.
• Funkcje blokady zasilania oraz zabezpieczenia OTP (One-Time Programmable).
• Ochrona górnych i dolnych sektorów pamięci oraz komplementarny układ sektorów.
• Każde urządzenie posiada unikalny identyfikator 64-bitowy.
• Obsługuje rejestr parametrów SFDP (Serial Flash Discoverable Parameters).
• Posiada trzy rejestry zabezpieczeń po 256 bajtów z blokadami OTP.
